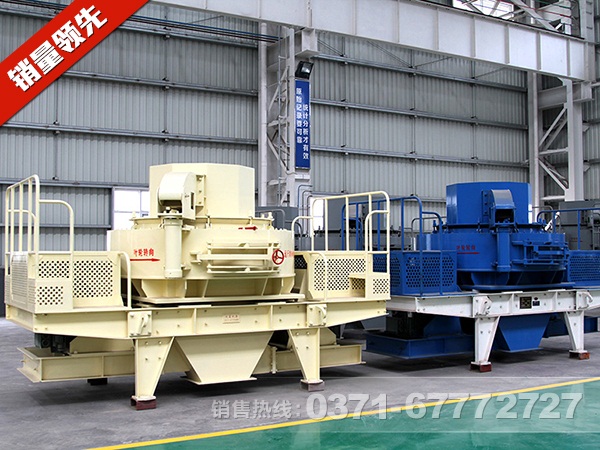

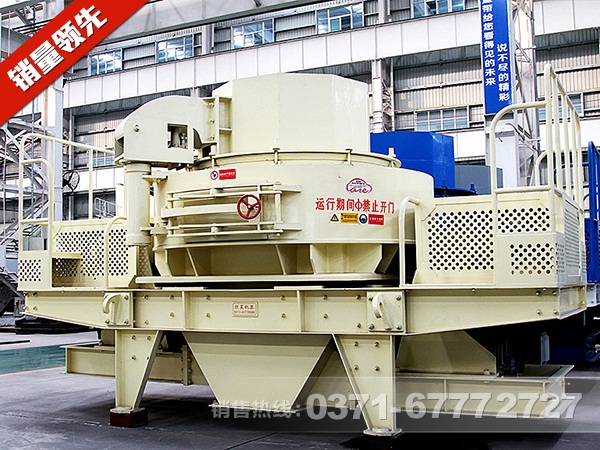

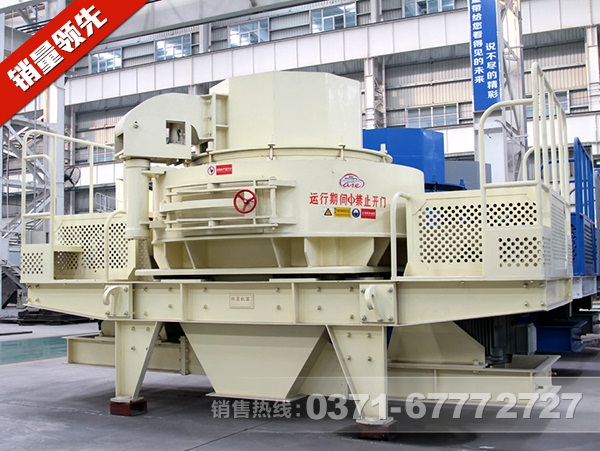

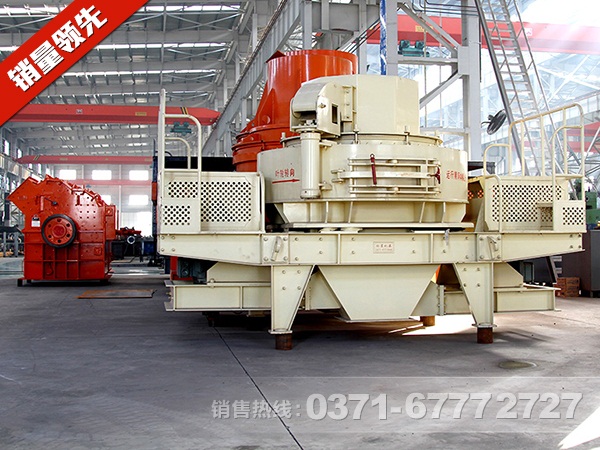

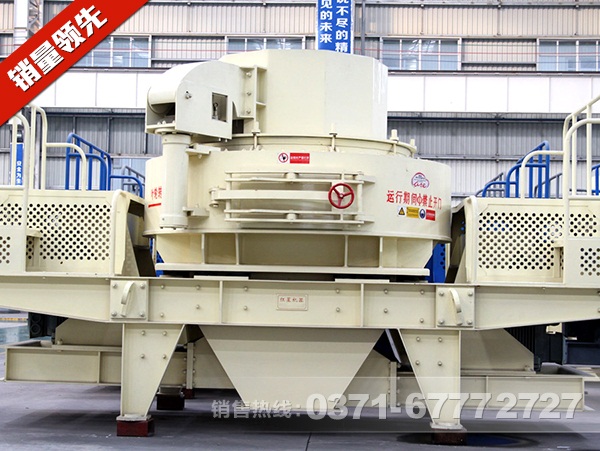

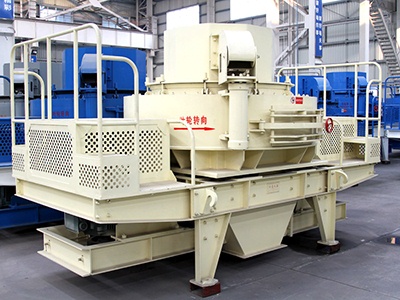

河石制砂机

产品简介

工作原理

河石制落入进料斗，经中心进料孔进入高速旋转的转子后被充分加速并经发射口抛出，首先与反弹后自由下落的一部分河石制进行撞击，然后一起冲击到周围的涡流腔内的涡状料衬上（或反击块上），先被反弹到破碎腔的顶部，后偏转向下运动，与从叶轮流道发射出来的物料撞击形成连续的物料幕，最后经由下部排料口排出。

性能特点

1、河石制砂机结构简单合理、运行成本低。利用石打石原理，磨损小。

2、河石制砂机运行可靠，保证设备正常运行、破碎效率高，具有细碎、粗磨功能。

3、设备维修方便，易损件能简单快速地更换，但喷射口合衬板材料的磨损不均匀，利用率低。

4、先进的给料设计用于调节排料级配，既不造成转子的磨损，也不增加点击的能量消耗，且能较好的控制产品粒度。

河石制砂机注意事项

⒈开车前检查调涡动腔观察门是否关紧，以防止物料从涡动腔观察门冲出；检查叶轮旋转方向，从入料口方向看。叶轮应逆时针方向转动，否则应调整电动机接线。

2必须空载启动，河石制砂机与输送设备的启动顺序为：排料→破碎机→给料；待破碎机运转正常后方向给料，停机顺序与开机顺序相反。

技术参数

 直通冲击式破碎机

型号规格	最大入料 （mm）	功率 （kw）	叶轮转速 （r/min）	处理量 （t/h）	外形尺寸(长×宽×高) （mm）	总重量  （kg）
HX-06	35	37-55	2000-3000	12-30	2500×1620×2600	5600
HX-07	45	55-75	1500-2500	25-55	2700×1760×2800	7600
HX-09	50	110-150	1200-2000	55-100	3900×2000×3070	12600

高效立轴冲击式破碎机

型号		HXVSI-7611	HXVSI-8518	HXVSI-9526	HXVSI-1140
处理量(t/h)	瀑落与中心进料	120-180	200-260	300-380	450-520
	全中心进料	60-90	100-130	150-190	225-260
最大入料尺寸(mm)	软料	35	40	45	50
	硬料	30	35	40	45
转速(r/min)		1700-1890	1520-1690	1360-1510	1180-1310
双电动机功率(kw)		110	180	264	400
外形尺寸(L×W×H)(mm)		3700×2150×2100	4140×2280×2425	4560×2447×2778	5000×2700×3300
总重量(t)		11.8	14.5	17.8	25.6
电源		380V 50HZ
震动传感器		检测范围 0.1-20mm/s 连续可调
润滑液压站	双油泵电机功率	2×0.31kw
	安全保护	双油泵互补保证供油：无油流、无油压自动停机：降温，冬季电机加热启动。
	外形尺寸(L×W×H)(mm)	820×520×1270
	油箱加热器功率	2KW
