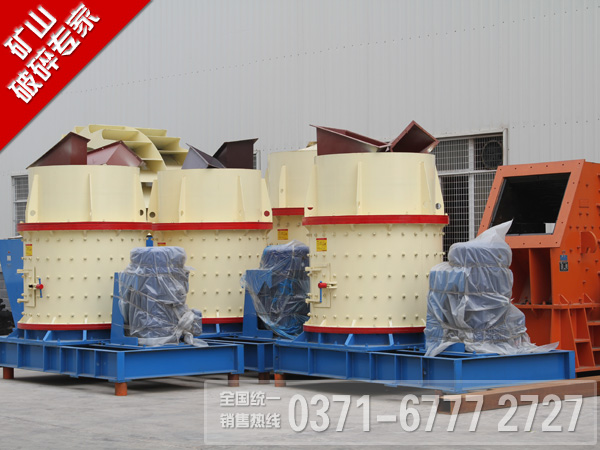

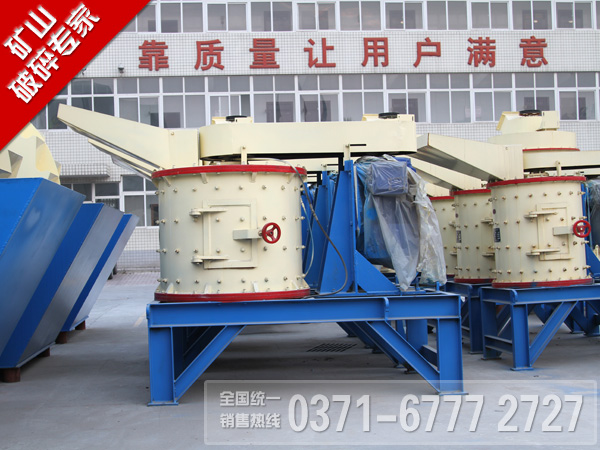

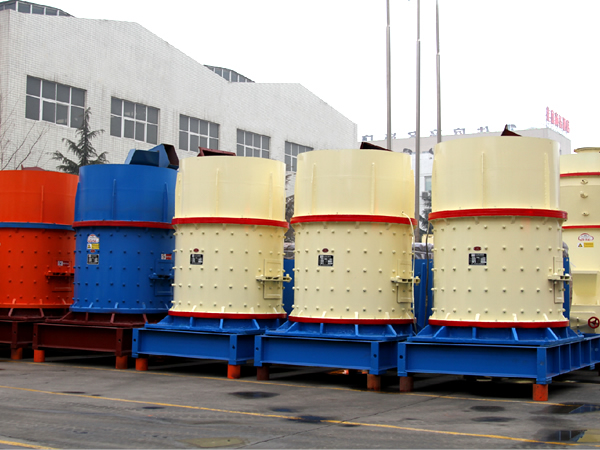

复合式破碎机
进料粒度：50-100mm
生产能力：5-100t/h
应用范围：用于耐火材料、冶金、水泥、玻璃、陶瓷、电力等行业中的二级或三级破碎。
产品简介
复合式破碎机简称为复合破，是破碎生产线和制砂生产线中常用设备之一。主要用途：本系列适用于建材、矿业、冶金、化工工业破碎石灰石、熟料、煤及其它矿石，其抗压强度不超过140兆帕湿度不大于15%。
本系列破碎机是在我公司PEL立式复合破碎机（该机已列入国家机械行业标准）基础上，结合国内外细碎技术进行优化设计而成的新产品，其性能已达国内先进水平，用于破碎各种中硬矿石，可广泛应用于矿山、冶金、耐材、水泥、煤炭、玻璃、陶瓷、电力等行业。它的主要特点：破碎比大；产量高，比国内同类产品高出1.4倍；高效、节能；易损件采用高硬度、高韧性、多元合金耐磨材质，寿命提高了2－3倍，锤头与反击板之间的间隙可调，能满足多种料度条件。
工作原理
物料由机器上部垂直落入高速旋转的叶轮内，在高速离心力的作用下，与另一部分以伞状形式分流在叶轮四周的物料产生高速撞击与粉碎，物料在互相撞击后，又会在叶轮和机壳之间以物料形成涡流多次的互相撞击、摩擦而粉碎，从下部直通排出，形成闭路多次循环，由筛分设备控制达到所要求的成品粒度。
性能特点
(1)结构简单合理、运行成本低。利用石打石原理，磨损小。
(2)破碎率高、节能。
(3)具有细碎、粗磨功能。
(4)受物料水分含量影响小、含水份可达8%左右。
(5)更工作噪声低于75分贝(db级)，粉尘污染少。
(6)适合破碎中硬、特硬物料。
(7)产品成立方体，堆积密度大，铁污染极小。
(8)叶轮自衬磨损小、维修方便。
技术参数
|
型号
|
800
|
1000
|
1250
|
1500
|
1750
|
|
|
转子直径(mm)
|
650
|
800
|
1000
|
1250
|
1560
|
|
|
筒体高度(mm)
|
800
|
850
|
850
|
1000
|
1410
|
|
|
主轴转速(r/min)
|
1350
|
970
|
740
|
650
|
600
|
|
|
进料粒度(mm)
|
50
|
70
|
100
|
100
|
100
|
|
|
出料粒度(mm)
|
0-5
|
0-5
|
0-5
|
0-5
|
0-5
|
|
|
处理量(t/h)
|
5-15
|
10-30
|
20-60
|
30-80
|
40-100
|
|
|
电动机
|
功率(kw)
|
30
|
55
|
75
|
110
|
132
|
|
转速
|
1440
|
1440
|
750
|
750
|
750
|
|
|
外形尺寸(长×宽×高)(mm)
|
2200×860×1980
|
2700×1160×2000
|
2800×1400×2730
|
3100×1900×2300
|
3350×2100×2800
|
|
|
总重量(t)
|
2.3
|
4.5
|
9.73
|
18.1
|
26.61
|
|
