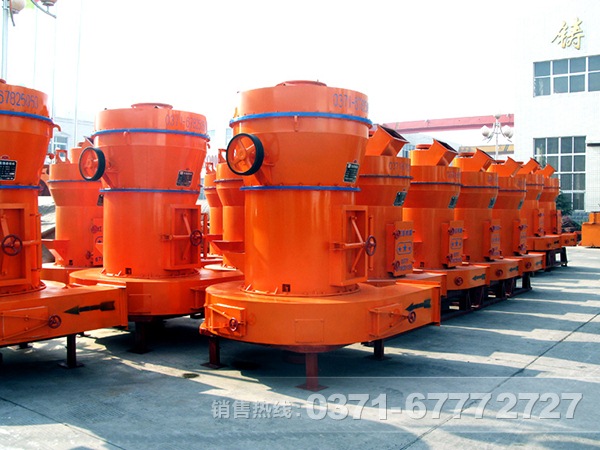

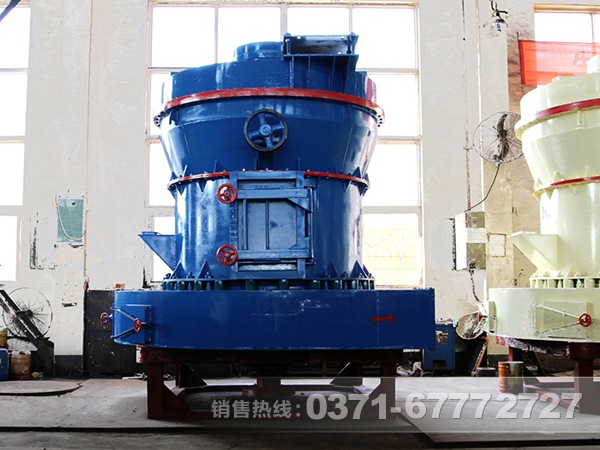

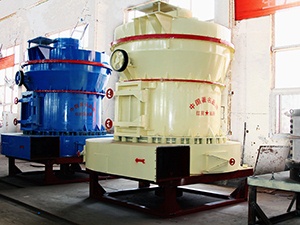

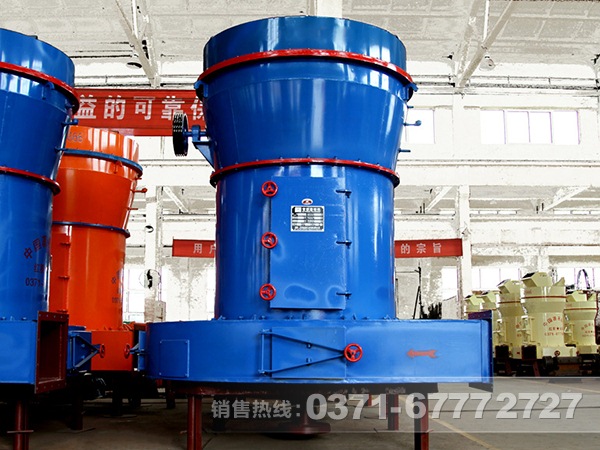

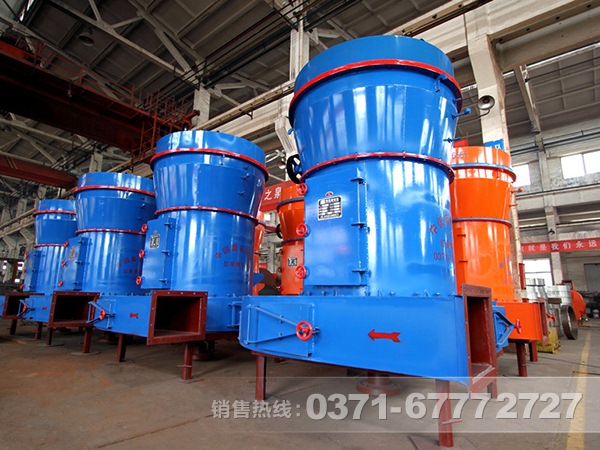

矿渣雷蒙磨

产品简介

工业生产中，矿渣发挥着着重要的作用，尤其是一些重大型工厂。利用矿渣制成提炼加工为矿渣水泥、矿渣微粉、矿渣粉、矿渣硅酸盐水泥、矿渣棉、高炉矿渣、粒化高炉矿渣粉、铜矿渣、矿渣立磨。节约了能耗。

矿渣雷蒙磨是我公司总工程师耐磨设备专家在多年从事高细制粉加工的经验基础上，潜心研制的新型磨粉设备，从而开创了国际工业磨粉高效、低能耗的新纪元。与其它磨机相比相同等动力条件下产量提高10-20%，磨辊对物料的碾压力在高压弹簧作用下提高800-1200kg。

工作原理

矿渣雷蒙磨主机工作过程是通过传动装置带动中心轴转动，轴的上端连接着梅花架，架上装有磨辊装置并形成摆动支点，其不仅国围绕中心回转，同时磨辊围绕着磨环公转的同时，磨辊本身因摩擦作用而自转。梅花架下端装有铲刀系统，其位置处于磨辊下端，铲刀与磨辊同转过程中把物料铲抛喂入磨辊环之间，形成垫料层，该料层受磨辊旋转产生向外的离心力（即挤压力）将物料碾碎，即由此而达到制粉的目的。

性能特点

1、矿渣雷蒙磨采用立体结构，占地面积小，成套性强，从块料到成品粉子独立自成一个生产体系。

2、成品粉子细度均匀，通筛率99%，这是其它磨粉设备难以具备的。 3、机传动装置采用密闭齿轮箱和带轮，传动平稳，运行可靠。

4、矿渣雷蒙磨的重要部件均采用优质钢材，耐磨件均采用高性能耐磨材料，整机耐磨性能高，运行可靠。

5、电气系统采用集中控制，磨粉车间基本可实现无人作业，并且维修方面。

技术参数

型号	高强62	高强66	高强76	高强87	高强92	高强93	高强97	雷蒙4119	雷蒙4525
进料粒度（mm）	<15	<15	<20	<25	<25	<25	<25	≤25	≤30
成品粒度（mm）	0.173-0.033	0.173-0.033	0.173-0.033	0.173-0.033	0.173-0.033	0.173-0.033	0.173-0.033	0.173-0.044	0.173-0.044
不同物料细度班产量(t)	0.6-9	1-20	1.5-25	2.8-33	3-36	3.5-40	4-52	8-78	16-176
中心轴转速（r/min）	274	190	170	161	148	140	130	105	82
磨环直径（mm）	525	725	850	907.5	973	1006	1050	1400	1770
磨辊直径（mm）	150	210	250	270	300	300	310	410	450
磨辊高度（mm）	100	150	150	150	160	160	170	190	250
主机电机	7.5	15	18.5	22	30	30	37	75	132
风机电机	4-5.5	4-11	4-15	4-18.5	4-22	2-22	4-37	4-75	4-132
分析器电机	6-1.1	6-2.2	6-2.2	6-2.2	6-2.2	6-3	4A-5.5	4B-7.5	4A-18.5
