节能球磨机

产品简介

节能球磨机，顾名思义，这样的机器在资源利用上面比较占优势。红星机械厂生产的节能球磨机主要是对机器的耗电量、磨损程度进行改进。我们生产的节能球磨机相比较同行业生产的同类产品而言，在电能的利用上，要节约30-50%左右。大家都知道球磨机是物料被破碎之后，再进行粉碎的关键设备。球磨机广泛应用于水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业，对各种矿石和其它可磨性物料进行干式或湿式粉磨。

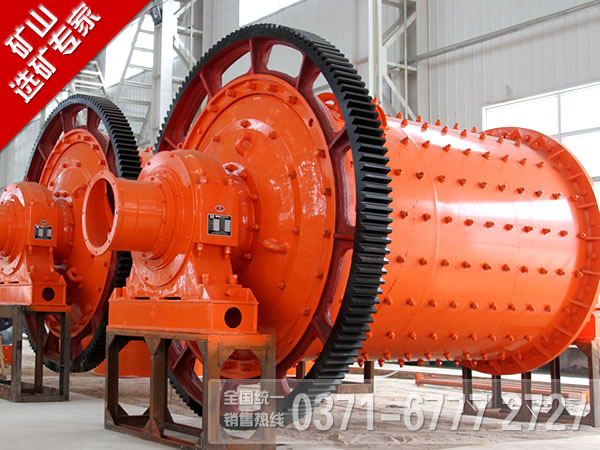

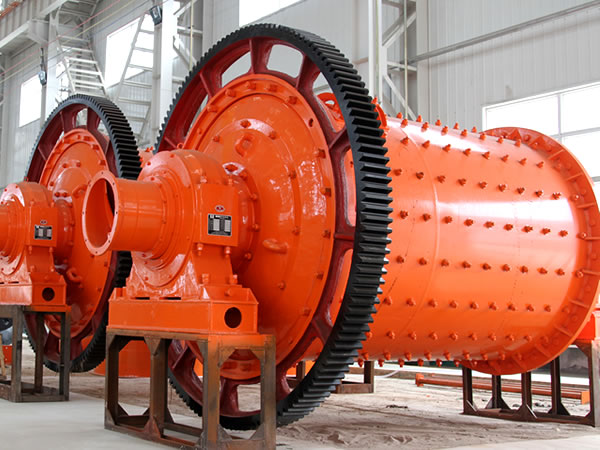

我厂生产的节能球磨机为卧式筒形旋转装置，外沿齿轮传动，两仓，格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。

节能球磨机由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本机运转平稳，工作可靠，您大可放心购买使用，我们厂配备有专业的工程师现场指导您如何使用。

工作原理

节能球磨机为卧式筒形旋转装置，外沿齿轮传动，两仓，格子型节能球磨机。物料由节能球磨机进料装置经入料中空轴螺旋均匀地进入节能球磨机磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在一仓达到节能球磨机粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成节能球磨机粉磨作业。

性能特点

中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性，本机运转平稳，性能可靠。

技术参数

规格型号	筒体转速  （r/min）	装量球 (t)	进料粒度 (mm)	出料粒度 (mm)	产量 (t/h)	电机功率 (kw)	总重量 (t)
Ф900×1800	36-38	1.5	≤20	0.075-0.89	0.65-2	18.5	5.5
Ф900×3000	36	2.7	≤20	0.075-0.89	1.1-3.5	22	6.7
Ф1200×2400	36	3	≤25	0.075-0.6	1.5-4.8	30	12
Ф1200×3000	36	3.5	≤25	0.074-0.4	1.6-5	37	12.8
Ф1200×4500	32.4	5	≤25	0.074-0.4	1.6-5.8	55	13.8
Ф1500×3000	29.7	7.5	≤25	0.074-0.4	2-5	75	16.8
Ф1500×4500	27	11	≤25	0.074-0.4	3-6	110	21
Ф1500×5700	28	12	≤25	0.074-0.4	3.5-6	130	25.8
Ф1830×3000	25.4	11	≤25	0.074-0.4	4-10	130	29
Ф1830×4500	25.4	15	≤25	0.074-0.4	4.5-12	155	35.5
Ф1830×6400	24.1	21	≤25	0.074-0.4	6.5-15	210	43
Ф1830×7000	24.1	23	≤25	0.074-0.4	7.5-17	245	43.8
Ф2100×3000	23.7	15	≤25	0.074-0.4	6.5-36	155	34.8
Ф2100×4500	23.7	24	≤25	0.074-0.4	8-43	245	42
Ф2100×7000	23.7	26	≤25	0.074-0.4	8-48	280	56.6
Ф2200×4500	21.5	27	≤25	0.074-0.4	9-45	280	51.8
Ф2200×6500	21.7	35	≤25	0.074-0.4	14-26	380	60
Ф2200×7000	21.7	35	≤25	0.074-0.4	15-28	380	62
Ф2200×7500	21.7	35	≤25	0.074-0.4	15-30	380	64.8
Ф2400×3000	21	23	≤25	0.074-0.4	7-50	245	58
Ф2400×4500	21	30	≤25	0.074-0.4	8.5-60	320	69
Ф2700×4000	20.7	40	≤25	0.074-0.4	12-80	380	94
Ф2700×4500	20.7	48	≤25	0.074-0.4	12-90	480	102
Ф3200×4500	18	65	≤25	0.074-0.4	按工艺条件定	630	137
Ф3600×4500	17	90	≤25	0.074-0.4	按工艺条件定	850	158
Ф3600×6000	17	110	≤25	0.074-0.4	按工艺条件定	1250	175
Ф3600×8500	18	131	≤25	0.074-0.4	45.8-256	1800	252
Ф4000×5000	16.9	121	≤25	0.074-0.4	45-208	1500	203
Ф4000×6000	16.9	146	≤25	0.074-0.4	65-248	1600	218
Ф4000×6700	16.9	149	≤25	0.074-0.4	45-252	1800	238
Ф4500×6400	15.6	172	≤25	0.074-0.4	54-306	2000	280
Ф5030×6400	14.4	216	≤25	0.074-0.4	68-386	2500	320
Ф5030×8300	14.4	266	≤25	0.074-0.4	88-500	3300	403
Ф5500×8500	13.8	338	≤25	0.074-0.4	108-615	4500	525
