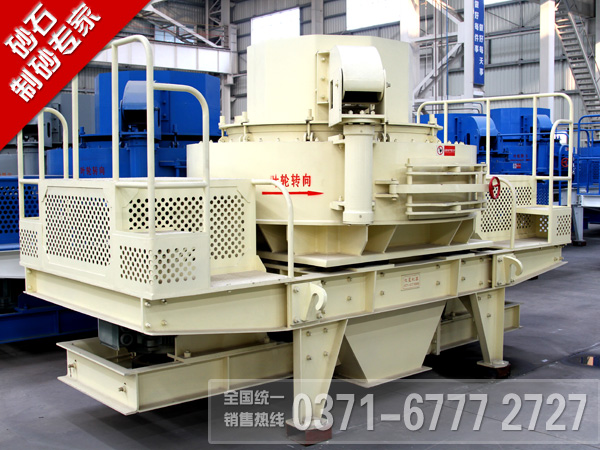

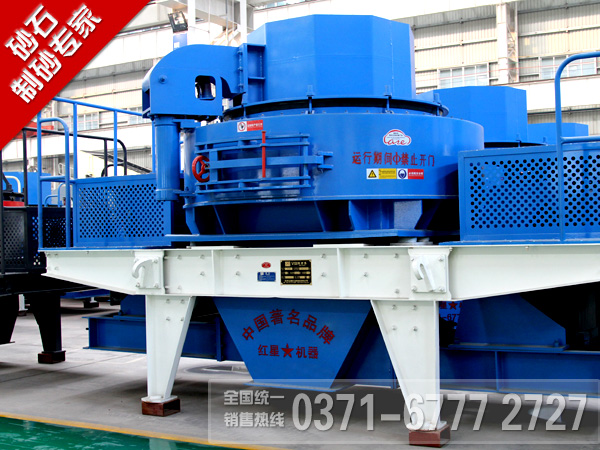

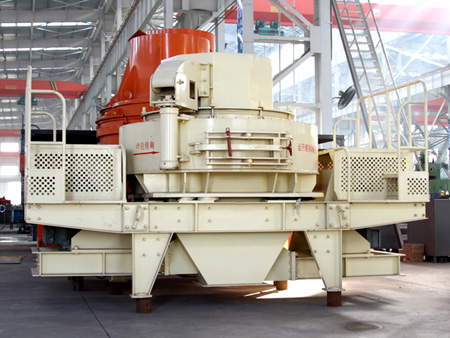

冲击式破碎机

产品简介

冲击式破碎机又称制砂机也叫冲击破，是我公司引进美国巴马克公司著名的“石打石”破碎机原理及技术，结合国内制砂生产方面的实际情况，研制开发出具有国内、国际、领先水平的高效碎石设备。它广泛适用于各种岩石、磨料、耐火材料、水泥熟料、石英石、铁矿石、混凝土骨料等多种硬、脆物料的中碎、细碎（制砂粒）。对建筑用砂、筑路用砂石尤为适宜。

HX型立式冲击式破碎机由进料、分料器、涡动破碎腔、叶轮体验、主轴总成、底座传动装置及电机等七部分组成。

结构简单，造价低廉，运转平稳，高效节能，叶轮及涡动破碎腔内的物料自衬大幅度减少了磨损件费用和维修工作量，有效地解决了玻璃等原料破碎过程中的“铁污染”问题和钢渣破碎过程中的“卡钢”问题，巧妙的内部气流自循环消除了粉尘弥散。

工作原理

物料由机器上部落入高速旋转的涡轮破碎腔内，高速旋转的叶轮在离心力的作用下与另一部分以伞状形式分流在叶轮四周的物料产生高速撞出粉碎，物料在互相撞击后，又会在叶轮和机壳之间料层形成涡流多次撞击、摩擦而粉碎，从下部排料斗排出。形成闭路多次循环，由筛分设备控制成品粒度。

性能特点

1） 本机是九十年代开发的新型中、细碎石设备，也是目前世界上广泛用于替代锥碎机、对辊机、球磨机的机型。

2） 结构新颖、独特、运转平稳。

3） 能量消耗小、产量高、破碎比大。

4） 设备体积小、操作简便、安装和维修方便。

5） 具有整形功能、产品呈立方状、堆积密度大。

6） 生产过程中，石料能形成保护底层，机身无磨损，经久耐用。

7） 少量易磨损件用特硬耐磨材质制成，体积小、重量轻、便于更换配件。

冲击破工作特点

冲击式破碎机，简称冲击破,俗称制砂机,是一种具有国际先进水平的高能低耗冲击破，其性能在各种矿石细破设备中起着不可替代的作用，是目前最行之有效、实用可靠的碎石机器。

1）结构简单、造价低兼、高效节能、破碎效率高。

2）具有细碎、粗磨功能；通过非破碎物料能力强，受物料水份影响小，含水量可达8%

3）可破碎中硬、特硬物料（如刚玉、烧结铝钒土等）；并且产品呈立方体，铁污染小。

4）叶轮及涡动破碎腔内的物料自衬大幅度减少磨损件费用和维修工作量。

5）操作维修、安装方便、工作噪间低于75分贝（dB级）

6）重量轻、安装方式多样、可移动式安装等特点。

技术参数

冲击破技术参数

型号规格	最大入料 （mm）	功率 （kw）	叶轮转速 （r/min）	处理量 （t/h）	外形尺寸(长×宽×高) （mm）	总重量 （kg）
HX06	35	37-55	2000-3000	12-30	2500×1620×2600	5600
HX07	45	55-75	1500-2500	25-55	2700×1760×2800	7600
HX09	50	110-150	1200-2000	55-100	3900×2000×3070	12600
HX10	60	150-180	1000-1700	100-160	4600×2350×3450	17300
HX12	60	264-320	850-1450	160-300	4500×2400×3700	22500
HX13	60	320-400	800-1193	200-360	5200×2700×3800	27600
